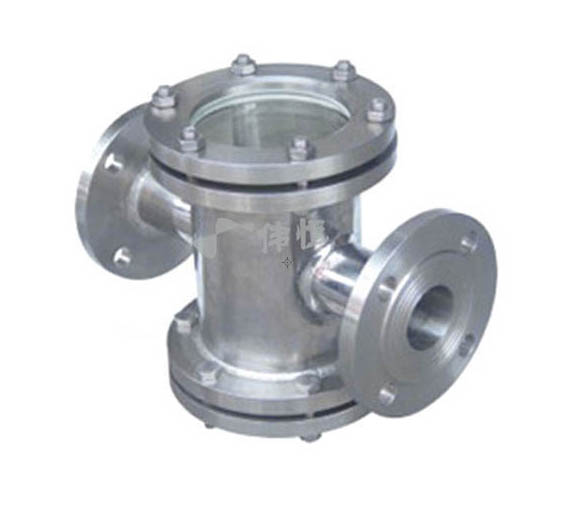

衛生級四通法蘭視鏡
視鏡的優點：
1、不易生銹 2、耐腐蝕 3、密封性好 4、耐高溫
5、操作方便 6、使用壽命長 7、流體阻力小 8、抗壓防裂能力強
產品概述：
玻璃管視鏡是衛生管道裝置上主要附件之一，它的最大特點是擁有360°的觀察面，在醫藥、食品等衛生生產裝置的管道中，可以從各個方位隨時觀察到管道中液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。耐壓較底，一般適用于低壓管道，公稱壓力6公斤/厘米的玻璃管視鏡中玻璃管無正式產品，如選用須進行試制。
管道視鏡是工業管道裝置上的主要附件之一，通過它能隨時觀察管道中液體、氣體、蒸汽等介質流動反應情況，監視生產，避免生產過程中事故發生。經常用于石油、化工、化纖、制藥等生產管路中。
它具有安裝尺寸小，而且驅動力矩小，操作簡便、迅速，并且還同時具有良好的流量調節功能和關閉密封特性，視鏡在大中口徑、中低壓力的使用領域，它是主導的視鏡形式。
用途：
視鏡可用于溫度高，腐蝕性強、易中毒、危險性較大，易結晶的化工塔器中，以保證其安全生產。
結構：
視鏡主要由視鏡底板、視鏡玻璃、閥門組件等組成。
使用方法
⑴清潔處理。在使用前可以用適量酒精棉在其表面輕微擦拭，注意：不要用含有酸性的液體進行清潔，以免腐蝕玻璃外表面。
⑵要正確選擇墊片。環境工作溫度在280度以內的場合，用石棉墊或四氟墊即可，當環境工作溫度超出500℃時，建議選擇石墨墊片。注意：玻璃越厚，所以選擇的墊片厚度也要跟著相應增加。
⑶用力均勻。安裝時不可用力過猛、過大，建議均勻用力按對角線方式鎖緊螺絲。
⑷定期檢查。視鏡玻璃在安裝完畢后，還必須做好定期檢查工作，特別是在含有酸、堿的液體環境中，更是要做好定期檢查玻璃表面受腐蝕程度，以確保一線操作人員的安全。
1、視鏡安裝 焊接法蘭盤必須清潔并且沒有損傷，經專業人員進行操作。
2、視鏡鏡片安裝 確信視鏡座平整光滑，鏡片與視鏡座之間的密封墊安裝平整，密封墊沒有損傷并且不粘油脂。在緊固螺釘前確信視鏡座與蓋子安裝正確，然后慢慢緊固螺釘。
3、鉸接或螺紋連接的視鏡裝置在工作前要確信密封墊安裝良好。如有必要，可對螺栓進行重新緊固。確信視孔與視鏡孔之間的密封墊安裝正確，連接法蘭沒有損傷，并調整好連接螺釘。不僅要確信與視鏡鏡片連接的元件密封良好，還要確信視鏡與焊接法蘭之間的密封均良好，并確保容器內的壓力不超過額定的壓力。
4、安裝后不能對視鏡有其它的附加壓力，否則會造成視鏡受力不均勻，導致視304、SUS304L、SUS316、SUS316L）、襯氟、塑料（PP、PVC等）。
5、視窗材質：鈉鈣玻璃、硼硅玻璃、石英玻璃。
6、工作溫度：
鈉鈣玻璃的最高允許溫度為150℃，溫度的急劇變化范圍為120℃至20℃。
硼硅玻璃的最高允許溫度為280℃，溫度的急劇變化范圍為230℃至20℃。
石英玻璃的最高允許溫度為800℃，溫度的急劇變化范圍為550℃至20℃。
7、操作壓力：鈉鈣玻璃：0.6Mpa。
8、硼硅玻璃：0.6~1.0Mpa。
9、石英玻璃：0.6~2.5Mpa。
10、密封圈材質：聚四氟乙烯、耐油石棉、丁腈橡膠等。
