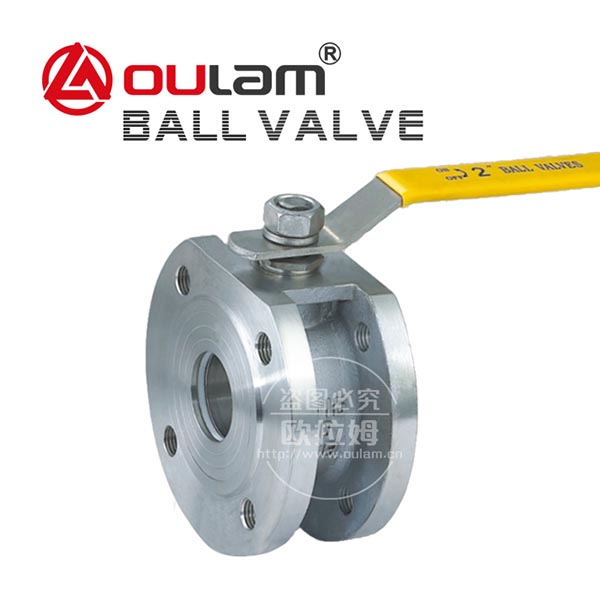

歐拉姆對夾式法蘭球閥_意大利式Q71F
一、產品特性：
意大利式超薄對夾球閥產品用途
意大利式超薄對夾球閥是引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥，球芯通道形狀有矩形、V形及O形。該系列產品具有結構緊湊、體積小、重量輕、安裝方便等特點，可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。
意大利式超薄對夾球閥產品特點
防閥桿吹出設計
壓力平衡孔
自動填料調整設計
高平臺執行ISO 5211設計

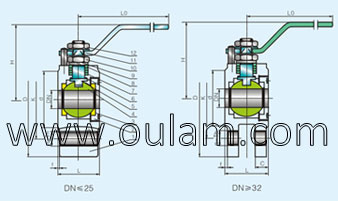

閥體采用整體式結構,通過精密的加工和裝配，球芯由一端裝入后，旋緊壓環，使兩軟密封閥座與球芯保持良好的接觸和密封。同時，壓環內墊也實現良好的密封，使閥門工作的泄漏為零。
由于采用整體式結構的閥體，所以該閥實現了超短法蘭距，整機重量大大降低，僅為同類普通球閥的50%左右。
歐拉姆鍛鋼球閥
結構合理，占地空間少，密封性好，
深受廣大用戶信賴。
緊湊型與連接體結構
閥座采用PTFE+25％玻纖或PEEK。
進口PEEK材質，具有閥桿防吹出結構。
應用規范/Application standards
1、設計制造：BS5351 MSS SP-118；
2、連接端尺寸：
1)承插口尺寸按：ANSI B16.11；JB/T1751
2)螺紋端尺寸按：ANSI B1.20.1；JB/T7306
3)對焊端尺寸按：ANSI B16.25；JB/T12224
4)法蘭端尺寸按：ANSI B16.5；JB79
3、閥門檢查和試驗：
API 598；GB/T13927；JB/T9092
4、結構特征：
螺紋連接閥蓋；兩段式；
5、材料按：ANSI/ASTM規定。
6、主體材料：
A105；LF2；304(L)；316(L)；F347；
F321；F51；Monel；20合金等。
閥門關鍵詞：Q71F型意大利式球閥,法蘭球閥,薄型球閥

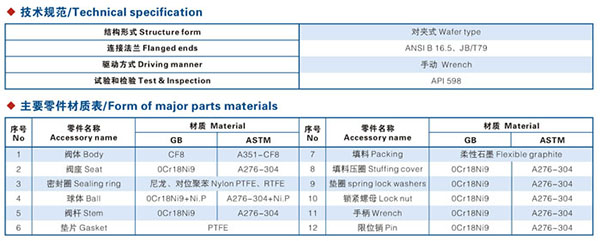

二、規格參數：
應用規范/Application standards
1、設計制造：BS5351 MSS SP-118；
2、連接端尺寸：
1)承插口尺寸按：ANSI B16.11；JB/T1751
2)螺紋端尺寸按：ANSI B1.20.1；JB/T7306
3)對焊端尺寸按：ANSI B16.25；JB/T12224
4)法蘭端尺寸按：ANSI B16.5；JB79
3、閥門檢查和試驗：
API 598；GB/T13927；JB/T9092
4、結構特征：
螺紋連接閥蓋；兩段式；
5、材料按：ANSI/ASTM規定。
6、主體材料：
A105；LF2；304(L)；316(L)；F347；
F321；F51；Monel；20合金等。
三、常見問題：
球閥在使用或安裝期間可能會出現內漏，由于使用時頻繁的開關，或沒按要求安裝等等多方面的原因，導致球閥不能正常工作，下面閥門為您講解一下球閥內漏的原因以及處理方法。
1、施工期造成閥門內漏的原因：
①運輸和吊裝不當引起閥門的整體損傷從而造成閥門內漏。
②出廠時，打完水壓沒有對閥門進行干燥處理和防腐處理，造成密封面銹蝕形成內漏。
③施工現場保護不到位，閥門兩端沒有加裝盲板，雨水、砂子等雜質進入閥座，造成泄漏。
④安裝時，沒有對閥座注入潤滑脂，造成雜質進入閥座后部，或焊接時燒傷引起內漏。
⑤閥沒有在全開位進行安裝，造成球體損傷，在焊接時，如果閥不在全開位，焊接飛濺物將造成球體損傷，當附有焊接飛濺物的球體在開關時進一步將造成閥座損傷，從而導致內漏。
⑥焊渣等施工遺留物造成密封面劃傷。
2、運行期造成閥門內漏的原因：
①最常見的原因是運營管理者考慮到較為昂貴的維護費用對閥門不進行維護，或缺乏科學的閥門管理和維護辦法對閥門不進行預防性維護，造成設備提前出現故障。
②操作不當或沒有按照維護程序進行維護造成內漏。
③在正常操作時，施工遺留物劃傷密封面，造成內漏。
④清管不當造成密封面損傷造成內漏。
⑤長期不保養或不活動閥門，造成閥座和球體抱死，在開關閥門時造成密封損傷形成內漏。
⑥閥門開關不到位造成內漏，任何球閥無論開、關位，一般傾斜2°～3°就可能引起泄漏。
3、球閥內漏的判斷方法
天然氣管線上常用的是固定軸球閥，其一般的檢查方法是：將閥門轉動到全開或全關位，通過閥體排污嘴的排放檢查是否有泄露。如果可以排干凈，則證明密封良好。如果始終有壓力排出，則可以認為閥門泄漏了，這時要對閥門進行相應的處理。
