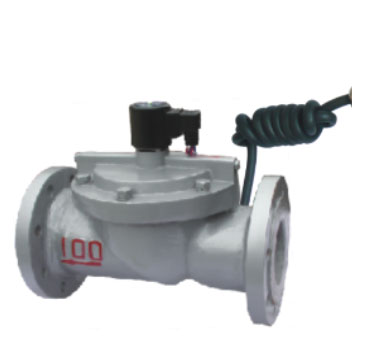

ZCS(DF)水用電磁閥
ZCS(DF)系列水用電磁閥適用于以水或其它氣液體為工作介質，可自動化控制或遠程控制空氣、水、油液體等工作介質管路的通斷。由于空氣電磁閥|水液電磁閥采用橡膠密封，故對工作介質的清潔度要求大大減低，具有啟閉訊速，可靠性高等特點。 空氣電磁閥|水液電磁閥結構原理 水用電磁閥通徑15～100為膜片式為二次開閥的先導式電磁閥，通徑125～300為三次開閥的先導式電磁閥，其結構主要由副閥和主閥組成。 根據斷電時所處開關狀態的不同，可分為常閉電磁閥和常開電磁閥。常閉電磁閥，常位時，活動鐵芯封住副閥口，閥腔內壓力平衡，副閥、主閥口封閉。當線圈通電，產生電磁力將活動鐵芯吸上，副閥打開，主閥腔內的介質自導閥門外泄，以致主閥閥杯上下產生壓力差，膜片或閥杯被迅速托起，主閥口開啟，閥呈通路狀態。 當線圈斷電，磁場消失，活動鐵芯復位，封閉副閉口，斷而副閥和主閥閥杯內壓力上升，主閥閥杯壓向閥座，閥又呈關閉狀態。 常開電磁閥，當線圈通電時，產生磁力，銜鐵在磁力作用下下移，推動副閥閥杯下移，副閥關閉，隨著主閥閥杯上下壓差趨向相等，主閥閥杯由自重壓向密封面，閥門關閉。當線圈斷電后，磁力為零，銜鐵和副閥閥杯由于彈簧作用上升，副閥打開，主閥閥杯內介質經副閥流走，壓力下降，當壓力降到一定值后，主閥閥杯由上下壓差作用向上升起，主閥打開，閥門開啟。

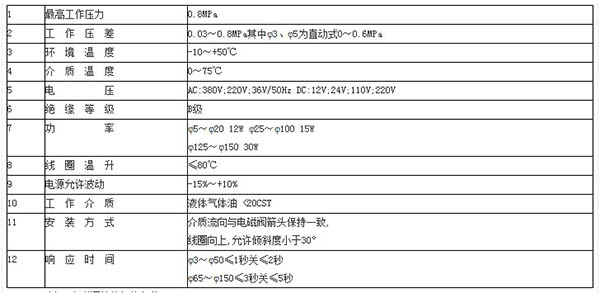

二、 ZCS(DF)系列水用電磁閥技術參數
工作介質 水、粘度≤4°E的油及其它非腐蝕性流體 介質溫度℃ ≤60 公稱壓力(MPa) 1.0 工作壓差(MPa) 0.05～1.0 0.1～1.0 0.15～1.0 電源電壓 AC220V其余規格可作特殊訂貨 額定流量系數(kv) 按JB/T352-94規定 泄漏量(ml/min) 按JB/T352-94-F規定 公稱通徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 功耗 36VA 50VA 防爆標志 dⅡBT4 防爆證編號 CE991010 出線口接線 內螺紋M20×1.5 環境溫度 -40-+60℃
三、 ZCS(DF)系列水用電磁閥安裝尺寸
公稱通徑DN 內螺紋連接 法蘭連接 外形尺寸 內螺紋 外形尺寸 法蘭尺寸
