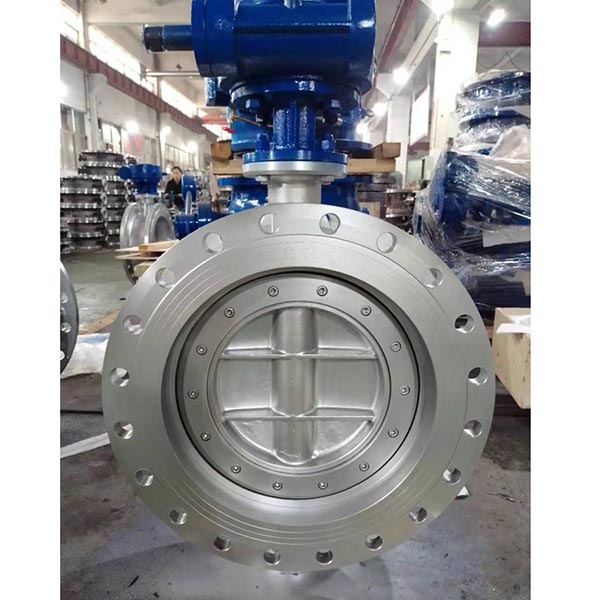

D343SH雙向壓蝶閥

     蝶閥是用圓盤式啟閉件往復回轉90度左右來開啟、關閉和調節流體通道的一種閥門。蝶閥不僅結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，而且驅動力矩小，操作簡便、迅速，并且還可同時具有良好的流量凋節功能和關閉密封特性，是近十幾年來發展最快的閥門品種之一。特別是在美、日、德、法、意等工業發達國家，蝶閥的使8用非常廣泛.其使用的品種和數量仍在繼續擴大，并向高溫、高壓、大口徑、高密封性、長壽命、優良的調節特性以及- -閥多功能方向發展，其可靠性及其他性能指標均達較高水平，并已部分取代截止閥、閘閥和球閥。隨著蝶閥技術的進步。在可以預見的短時間內，特別是在大中型口徑、中低壓力的使用領域，蝶閥將會成為主導的閥門形式。(蝶閥結構分類原理)原始的蝶閥是一種簡單的，且關閉不嚴的擋板。

蝶閥(詳細介紹)

(一)蝶板在閥體內繞固定軸旋轉的閥門，叫蝶閥。

1.作為密封型的蝶閥，是在合成橡膠出現以后，才給它帶來了迅速的發展，因此它是一種新型的截流閥。在我國直至二十世紀八十年代，蝶閥主要作用于低壓閥門，閥座采用合成橡膠，到九十年代，由于國外交流增多，硬密封《金屬密封〉蝶閥得以迅速發展。目前已有多家閥門廠能穩定地生產中壓金屬密封蝶閥，使蝶閥應運領域更為廣泛。.

2.蝶閥能輸送和控制的介質有水、凝結水、循環水、污水、海水、空氣、煤氣、液態天然氣、干燥粉末、泥漿、果漿及帶懸浮物的混合物。

目前國產蝶閥參數如下:

公稱壓力: PN0.25-- 4.0MPa

公稱統徑: DN100- -- - -3000mm

工作溫度:≤425C

閥結構分類原理)為滿足高低溫度、強沖蝕、長壽命等工業應用的使用要求，近十幾年來，金屬密封蝶閥得到了很大的發展。隨著耐高溫、耐低溫、耐強腐蝕、耐強沖蝕、高強度合金材料在蝶閥中的應用，使金屬密封蝶閥在高低溫度、強沖蝕、長壽命等工業領域得到了廣泛的應用，出現了大口徑9750mm、高壓力2. 2kN/cm2、寬溫度范圍-102~606°C的蝶閥，從而使蝶閥的技術達到一個全新的水平。由于計算機輔助設計CAD和計算機輔助制造CAM以及柔性制造系統FMS在閥門行業的應用，使蝶閥的設計與制造達到了一個全新的水平。

偏心蝶閥的發展及應用

在許多亞太國家中、由于受本國的閥門設計制造水平的局限、以及傳統教科書的影響、對蝶閥的偏見仍很大。而與此同時、歐美的先進發達工業國家卻正在大力推廣、積極使用蝶閥。道理很簡單蝶閥已今非昔比。

蝶閥的卓越性能與其自身不斷地偏心、演變、發展密切相關。為滿足各種工況要求、蝶閥先后經歷了從同心向單偏心、雙偏心和三偏心的演變。碟閥的演變過程及3偏心碟閥的

發展和應用簡單介紹如下:

-、蝶閥分類

1、同心蝶閥

該種蝶閥的結構特征為閥桿軸心、蝶板中心、本體中心在同一位置上。結構簡單、制造方便。常見的襯膠蝶閥即屬于此類。缺點是由于蝶板與閥座始終英J，四:8阻距大、磨損快。為克服擠壓、刮擦、保證密封性能、閥座基本上采用橡膠或聚四氟乙烯等

彈性材料、但也因而在使用上受到溫度的限制、這就是為什么傳統上人們認為蝶閥不耐高溫的原因。

2、單偏心蝶閥

為解決同心蝶閥的蝶板與閥座的擠壓?jiǎn)栴}、由此產生了單偏心蝶閥、其結構特征為閥桿軸心偏離了蝶板中心、從而使蝶板上下端不再成為回轉軸心、分散、誠輕了蝶板上下端與閥座的過度擠壓。但由于單偏心構造在閥門的整個開關過程中蝶板與閥座的刮擦現象并未

消失、在應用范圍上和同心蝶閥大同小異、故采用不多。

3、雙偏心蝶閥

在單偏心蝶閥的基礎上進- -步改良成型的就是目前應用最廣泛的雙偏心蝶閥。其結構特征為在閥桿軸心既偏離蝶板中心、也偏離本體中心。雙偏心的效果使閥門被開啟后蝶板能迅即脫離閥座、大幅度地消除了蝶板與閥座的不必要的過度擠壓、刮擦現象、誠輕了開啟阻

距、降低了磨損、提高了閥座壽命。刮擦的大幅度降低、同時還使得雙偏心蝶閥也可以采用金屬閥座、提高了蝶閥在高溫領域的應用。但因?yàn)槠涿芊庠�理屬位置密封�?gòu)造、即蝶板與閥座的密封面為線接觸、通過蝶板擠壓閥座所造成的彈性變形產生密封效果、故對關閉位置要求很高(特別是金屬閥座)、承壓能力低、這就是為什么傳統上人們認為蝶閥不耐高壓、泄漏量大的原因。

4、三偏心蝶閥

要耐高溫、必須使用硬密封、但泄漏量大;要零泄漏、必須使用軟密封、卻不耐高溫。為克服雙偏心蝶閥這一矛盾、 又對蝶閥進行了第三次偏心。其結構特征為在雙偏心的閥桿軸心位置偏心的同時、使蝶板密封面的圓錐型軸線偏斜于本體圓柱軸線、也就是說、經過

第三次偏心后、蝶板的密封斷面不再是真圓、而是橢圓、其密封面形狀也因此而不對稱、一邊傾斜于本體中心線、另一邊則平行于本體中心線。這第三次偏心的最大特點就是從根本上改變了密封構造、不再是位置密封、而是扭力密封、即不是依*閥座的彈性變形、而是完全依*閥座的接觸面壓來達到密封效果、因此一舉解訣了金屬閥座零泄漏這--難題、并因接觸面壓與介質壓力是成正比的、耐高壓高溫也迎刃而解。

二、三偏心蝶閥的發展

三偏心碟閥自問世以來、為滿足日益嚴酷的工況要求、其本身也經歷著自我完善和不斷發展的過程。即便最基本的零泄漏、理論上三偏心碟閥都可以做到、但實際上還是有賴于周密的設計、精密的制造。巴蝶閥門]株式會社在吸取、總結其他品牌三偏心碟閥的長短處的基

礎上、推出了自己的獨具特色的三偏心碟閥Tritec 、其特點如下:

5.蝶閥的結構

蝶閥主要由閥體、蝶板、閥桿、密封圈和傳動裝置組成。蝶閥的結構見圖1--21。

(1)閥體閥體呈圓簡狀，上下部分各有-一個圓柱形凸臺，用于安裝閥桿。蝶

閥與管道多采用法蘭連接;如采用對夾連接，其結構長度最小。

(2)閥桿閥桿 是蝶板的轉軸，軸端采用填料函密封結構，可防止介質外漏。

閥桿上端與傳動裝置直接相接，以傳遞力矩。

(3)蝶板蝶板是蝶閥的啟 閉件。根據蝶板在閥體中的安裝方式，蝶閥可以分

成以下幾種形式:

①中心對稱板。見圖1--21 (A)，閥桿固定在蝶板的徑向中心孔上，閥桿與蝶板均垂直安裝

(二)蝶閥

特點:尺寸小、重量輕、開關迅速、具有一-定的調節性能。

選用標準:

1、 適于制成較大口徑的閥門(如DN600以上) ;

2、在結構長度要求短的場合宜選用蝶閥;

3、 不宜用于高溫、高壓的管路系統，一般用于:≤80°C、≤1.0Mpa原油、油品、水等介質;

4、由于蝶閥相對于閘閥、 球閥壓力損失比較大，故蝶閥適用于壓力損失要求不嚴的管路系統中;

5、 在需要進行流量調節的管路中宜于選用;

6、啟閉要求快速的場合適于選用蝶閥;

7、通常,在節流、調節控制與泥漿介質中,要求結構長度短，啟閉速度快，低壓截止(壓差小)，推薦使用蝶閥;

8、 在雙位調節、縮口的通道、低噪音、有氣化現象，向大氣少量滲漏，具有腐蝕性介質時，可選用蝶閥;

9、在特殊工況下節流調節，或要求密封嚴格，或磨損嚴重、低溫(深冷)，等工況條件下使用蝶閥時，需使用特殊設計金屬密封帶調節裝置的三偏心或雙偏心的專用蝶閥;
