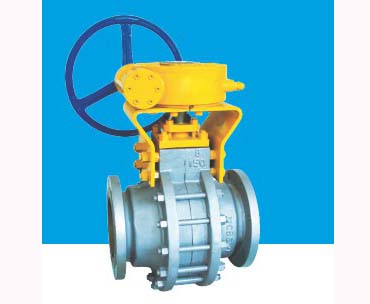

耐磨對分式固定球閥結構特點及工作原理
1、 閥門采用左閥體與右閥體結構對分，球桿采用一體設計，保證了球體的對中性，并且球桿采用不同材質，保證了球的硬度處理的材質要求，以保證了閥桿的鋼性與強度。
2、 閥座彈簧采用耐磨損，高性能的材質lnconelx750，而且閥座兩端還加兩道防火、高溫圈，保證了閥座長期有效運行。
3、 閥門采用雙閥座設計、雙向都能滿足密封要求。
4、 硬度處理：球體及球體流道噴焊鎳基合金Ni60，HRC＞58，厚度＞1mm，填料采用整體式結構，使用安裝與更換方便，閥座及閥座流道噴焊Ni55HRC≥53，厚度≥mm，鑲的流道孔管噴焊Ni60，HRC≥58先進的超聲噴涂技術，能夠適應高溫的變化，并且可以耐沖刷，耐腐蝕，有效提高閥體終合性能。
5、 執行機構：根據介質的工況，選擇高性能的機構，以符合遠距離控制、集中控制、自動控制和現場操作要求。
6、 控制方式：渦輪傳動；氣動控制；電動控制。
用途：
1、 耐磨對分式固定球閥是煤工化裝置最重要的閥門，每臺氣化爐三聯單個；氣化爐下部下渣口與鎖斗罐相連的管道上兩個；上面一個常開，以備下面的鎖斗閥放障時使用，鎖斗罐排放口一個，它們參加排渣程序控制，它們耐受高溫、高壓和灰渣的直接磨損，開關次數頻繁，要求在高壓差情況下，密封性能良好對閥門結構和材料選擇工藝要求很高。
2、 耐磨對分式固定球閥在煤氣化氣化爐每個燒嘴的水煤漿進料管道上設一臺起著切斷的作用，一臺循環閥。在氮氣管線和灰水管線上也沒有快速切斷閥。這種閥門參與氣化爐安全連鎖系統，必須工作安全可靠。水煤漿具有高壓、高粘度、高磨損的特性。而灰水系統具有一定的腐蝕性、結垢性。同時這種閥門都要求密封良好和不定的開關速度。
工藝參數：
適用介質：灰水、煤漿、氮氣、固體粉末、溠水及顆粒等
壓力等級：150Lb~1500Lb
溫度范圍：—40℃~750℃
公稱通徑：1/2’’~20’’
材質：
閥體：CS/SS(WCB、CF3、CF8、CF3M、CF8M)
球體：SS硬化處理（CF3、CF8、CF3M、CF8M）
閥座：SS硬化處理（CF3、CF8、CF3M、CF8M）
閥桿：17—4PH（沉淀硬化不銹鋼）
閥桿套：304離子氮化

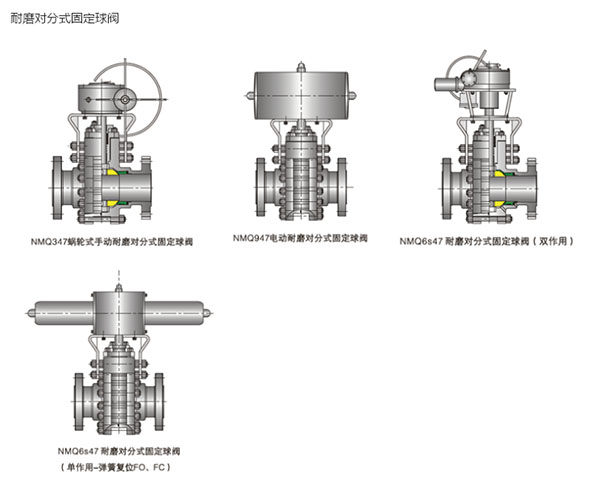

閥門結構特點：
1、 對分式設計
2、 固定球設計
3、 球、桿一體式設計
4、 特殊設計的閥座彈簧保護系統
5、 雙閥座設計
6、 特殊的硬度處理工藝
7、 整體填料
性能特點：
1、 最小的磨損
2、 扭矩小、開關靈活
3、 最少的維護量
4、 密封性好
5、 零部件互換性強
6、 防火、防靜電
7、 使用壽命較長
