一、結構特點

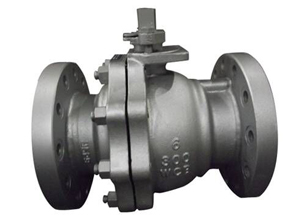

      球閥是用帶圓形通孔的球體作啟閉件，球體隨閥桿轉動，以實現啟閉動作的閥門。它的優點有：

      1、 流體阻力小，全開時球體通道、閥體通道和連接管道的截面積相等，并且成直線相通，介質流過球閥，相當于流過一段直通管子，在各類閥門中球閥的流體阻力最小。

      2、啟閉迅速，啟閉時只需把球體轉動90°，方便而迅速。

      3、結構較簡單，體積較小，重量較輕。特別是它的高度遠小于閘閥和截止閥。

      4、閥體采用硅熔膠精密鑄造，外表光滑美觀。

二、技術參數

公稱壓力：150LB~300LB；

公稱通徑：1/2"~10"；

試驗：液壓殼體強度試驗—最大額定工作壓力的1.5倍

          高壓液體密封試驗—最大額定工作壓力的1.1倍

          低壓氣密封試驗—0.6Mpa；

適用溫度:≤120℃（軟密封）≤425℃（硬密封）

適用介質：油品、氣體、水等（WCB）；硝酸類（CF8）；

三、相關標準

1、設計制造：API608；

2、結構長度：ASME B16.10；

3、連接法蘭：ASME B16.5；

4、壓力溫度：ASME B16.34；

5、檢查試驗：API598。

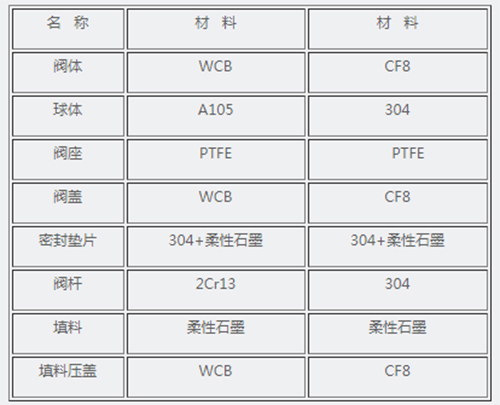

四、主要零件材質

五、保管、保養、安裝和使用

      閥門應存放在干燥，通風的室內，閥門通道兩端應堵塞。

      長期存放的閥門應定期檢查，清除污物。應特別注意密封面的清潔，防密封面的損壞。

      安裝前應仔細核對閥門標志是否與使用要求相符。

      安裝前應檢查閥門通道和密封面，如有污垢，應使用清潔布擦拭干凈。

      安裝前檢查填料是否壓緊，應確保填料的密封性，同時不應妨礙閥桿的轉動。

      安裝后系統或管路試壓時，閥門必須處于全開位置。

      使用中應將球體全開或關閉，不應將球體部分開啟做調節流量用。

      手動閥門在開啟或關閉操作時，應使用手柄開、關，不得借用輔助杠桿或其它工具。

      閥門使用應定期檢查，檢查密封面有無磨損及墊片填料。若損壞失效，應及時修理或更換。

       電動、氣動閥門的傳動裝置，其保管、保養、安裝和使用，請見“閥門電動裝置使用說明書”及“閥門氣動裝置使用說明書”。
